Autor Tema: Osvjetljenje konzole za grejanje Golf 3  (Pročitano 14247 puta)

0 Članovi i 1 gost pregledaju ovu temu.

Van mreže hudler

  • VW Početnik
  • Poruke: 21
  • Age: 40
  • Lokacija: Celinac (RS/BiH)
  • Karma: +0/-0
  • Pol: Muškarac
Osvjetljenje konzole za grejanje Golf 3
« poslato: Jun 22, 2009, 12:38:45 posle podne »
Ovako narode, interesuje me ima li iko neko pametno rjesenje kako da napravim da mi konzola grejanja na mojoj trojci radi... Rasklapao sam je milion puta i mjenjao i onu fabricku sijalicicu, i stavljao LED i svasta nesto, ali uspjeo sam samo osvjetliti onaj srednji krug (toplo-hladno), a ostala dva slabo ili nikako... Eto ako neko ima ideju, dobro bi mi dosla...
Sačuvana

Van mreže hudler

  • VW Početnik
  • Poruke: 21
  • Age: 40
  • Lokacija: Celinac (RS/BiH)
  • Karma: +0/-0
  • Pol: Muškarac
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #1 poslato: Jun 22, 2009, 01:04:36 posle podne »
Nista ljudi malo sam googlao, i nasao sam zanimljiv sajt sa objasnjenjima... Ima za mnogo auta, samo je na njemackom, ali imaju slike pa se da skontati... Ako nekome treba: http://www.blauertacho.de/doc/
Sačuvana

Van mreže vlada_popov

  • VW Početnik
  • Poruke: 74
  • Age: 37
  • Lokacija: Mokrin
  • Karma: +0/-0
  • Pol: Muškarac
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #2 poslato: Jun 22, 2009, 01:43:08 posle podne »
ej dobar ti je ovaj sajt sto si nasao, sve lepo pise, a o tvojoj temi je vec bilo reci ranije, pa pretrazi malo pisano je dosta ... :) pozdrav
Sačuvana

Van mreže ivan.stojanovic

  • Full Member
  • ***
  • Poruke: 418
  • Age: 40
  • Lokacija: Novi Sad
  • Karma: +1/-3
  • Pol: Muškarac
  • Auto: Golf Mk6 1.6 TDI BlueMotion
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #3 poslato: Jul 15, 2009, 04:11:50 posle podne »
e druze,

pogledaj da li imas one plastike sto rasipaju svetlo. Ugradnja jace lampice bi pojacala i svetlo na srednjoj ali i na tim levo i desno kontrolama.

Pozzz
Sačuvana
Ivan Stojanovic
Golf Mk6 1.6 TDI BlueMotion

Krle

  • Gost
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #4 poslato: Jul 15, 2009, 06:04:25 posle podne »
Nepotrebno se mucite... I ja sam imao isti problem, crkla mi lampica, koja je sad zamenjena i radi, ali slabo osvetljava... Kod Rogija je dosta dobro osvetljeno, ali on kaze da je sex do  jaja to napraviti...


Rogi, daj nesto vise o tome, ako ti nije cimanje...
Sačuvana

Van mreže admin

  • Glavni baja
  • Administrator
  • Ultimate Member
  • *****
  • Poruke: 20684
  • Age: 41
  • Lokacija: Beograd
  • Karma: +408/-38
  • Pol: Muškarac
  • █║▌│█│║▌║││█║▌│║▌║
    • VW-Club
  • Auto: Audi Q8
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #5 poslato: Jul 15, 2009, 09:05:10 posle podne »

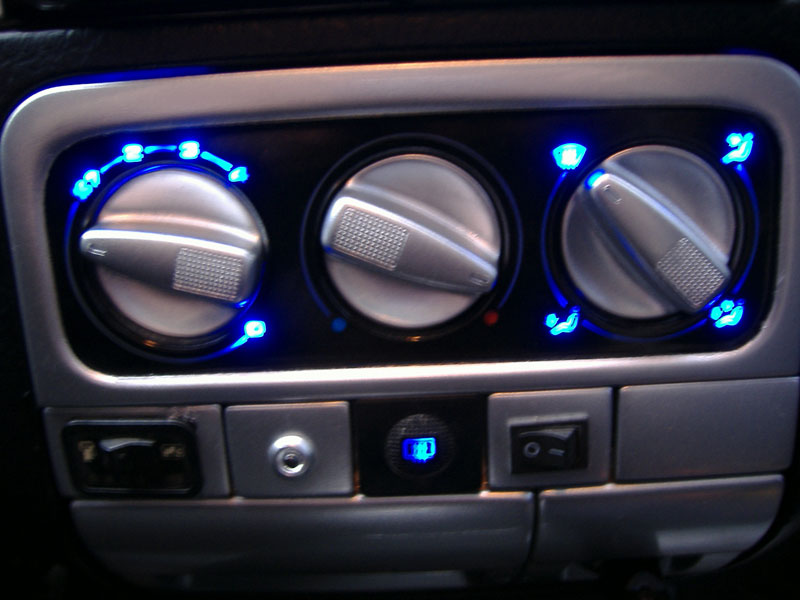

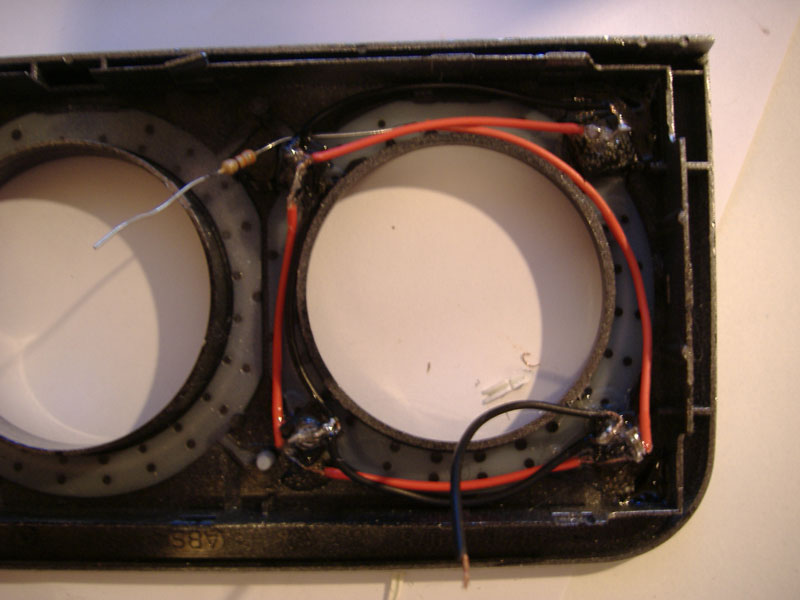

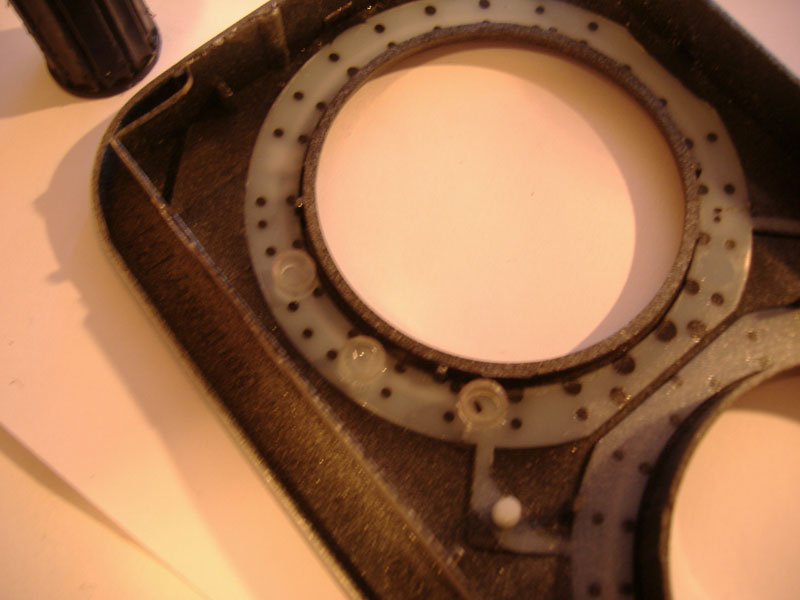

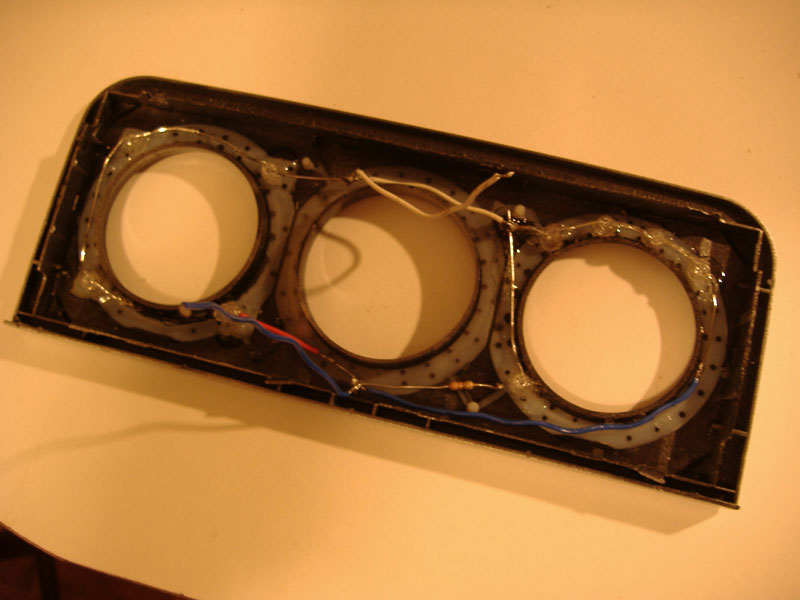

osvetlio sam ja to i zadovoljan sam kako je ispalo radio sam to sa diodama a koristio sam neko providno crevo kao stalak za diodicu.. evo pogledajte na slikama kako to izgleda...







Sačuvana

Van mreže admin

  • Glavni baja
  • Administrator
  • Ultimate Member
  • *****
  • Poruke: 20684
  • Age: 41
  • Lokacija: Beograd
  • Karma: +408/-38
  • Pol: Muškarac
  • █║▌│█│║▌║││█║▌│║▌║
    • VW-Club
  • Auto: Audi Q8
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #6 poslato: Jul 15, 2009, 09:22:12 posle podne »
Na ovo hladno toplo nisam stavljao jel nisam imao crvenu diodicu :))))
Sačuvana

Van mreže Rocky

  • Uprava Kluba
  • Master Member
  • *****
  • Poruke: 4384
  • Age: 48
  • Lokacija: Zvezdara, Beograd
  • Karma: +54/-13
  • Pol: Muškarac
  • Auto: Audi A4 Avant
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #7 poslato: Jul 16, 2009, 09:37:51 pre podne »
Lepo si ti to sredio
Sačuvana

Van mreže Rogi

  • In Car Electronic
  • Master Member
  • *****
  • Poruke: 2663
  • Age: 40
  • Lokacija: Stara Pazova
  • Karma: +16/-8
  • Pol: Muškarac
  • VW
  • Auto: Golf 5
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #8 poslato: Jul 20, 2009, 01:34:03 pre podne »
Lepo,ali opet sredina ne sija bas nesto...zato je zeznuto sa tim diodama...ja sam kod mene stavio 15 komada da bi sijalo sve potpuno,ali opet mozda ima nek delic koji ne pokriva.

Sačuvana

Van mreže admin

  • Glavni baja
  • Administrator
  • Ultimate Member
  • *****
  • Poruke: 20684
  • Age: 41
  • Lokacija: Beograd
  • Karma: +408/-38
  • Pol: Muškarac
  • █║▌│█│║▌║││█║▌│║▌║
    • VW-Club
  • Auto: Audi Q8
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #9 poslato: Jul 20, 2009, 01:46:02 pre podne »
Na koju sredinu mislis ?!?
Sačuvana

Van mreže Rogi

  • In Car Electronic
  • Master Member
  • *****
  • Poruke: 2663
  • Age: 40
  • Lokacija: Stara Pazova
  • Karma: +16/-8
  • Pol: Muškarac
  • VW
  • Auto: Golf 5
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #10 poslato: Jul 24, 2009, 12:08:07 pre podne »
Pa na srednji tockic...toplo-hladno,linija u krug
Sačuvana

Van mreže admin

  • Glavni baja
  • Administrator
  • Ultimate Member
  • *****
  • Poruke: 20684
  • Age: 41
  • Lokacija: Beograd
  • Karma: +408/-38
  • Pol: Muškarac
  • █║▌│█│║▌║││█║▌│║▌║
    • VW-Club
  • Auto: Audi Q8
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #11 poslato: Jul 24, 2009, 01:48:48 posle podne »
Pa napisah ja da....

Citat: Devil  Jul 15, 2009, 09:22:12 posle podne
Na ovo hladno toplo nisam stavljao jel nisam imao crvenu diodicu :))))

znaci to nisam ni pokusao da osvetlim inace da sam imao crvenu diodicu lepo bi i to ispalo tamo crveno ovde plavo i na sredini nesto isto.. dobro bi bilo... ;)
Sačuvana

Van mreže Rogi

  • In Car Electronic
  • Master Member
  • *****
  • Poruke: 2663
  • Age: 40
  • Lokacija: Stara Pazova
  • Karma: +16/-8
  • Pol: Muškarac
  • VW
  • Auto: Golf 5
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #12 poslato: Jul 24, 2009, 09:33:16 posle podne »
xexe,pa zato i kazem da je zeznuto da bi sve sijalo kako treba.
Sačuvana

Van mreže Djole DMC

  • Master Member
  • *****
  • Poruke: 3372
  • Age: 40
  • Lokacija: Kragujevac-Kraljevo
  • Karma: +143/-67
  • Pol: Muškarac
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #13 poslato: Jul 28, 2009, 10:41:28 pre podne »
Evo par slicica kako sam ja to uradio:

http://img528.imageshack.us/i/dsc00367a.jpg/
http://yfrog.com/0odsc00369fepj
http://yfrog.com/60dsc00368zj
http://yfrog.com/5idsc00371sj
http://yfrog.com/45dsc00376bj

Ovako to izgleda na kraju:

http://yfrog.com/b5dsc00377vj
http://img140.imageshack.us/img140/9038/dsc00378z.jpg
http://yfrog.com/52dsc00381j

A ovo je bio visak:

http://yfrog.com/6cdsc00380sj


Koristio sam lediode 3mm, manje su pa ih je lakse smestiti.
Najvise problema sam imao da postavim led oko prekidaca ventilatora jer su smetale onom delu koji prespaja kontakte, zbog toga su neke diodice postavljene pod uglom.
Sa SMD diodama bi to moglo mnooogo bolje da se uradi ali nisam uspeo da ih nadjem ovde u KV.
« Poslednja izmena: Septembar 17, 2009, 08:24:06 posle podne od strane DMC-KG »
Sačuvana

Van mreže Rogi

  • In Car Electronic
  • Master Member
  • *****
  • Poruke: 2663
  • Age: 40
  • Lokacija: Stara Pazova
  • Karma: +16/-8
  • Pol: Muškarac
  • VW
  • Auto: Golf 5
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #14 poslato: Jul 28, 2009, 05:45:49 posle podne »
evo kako sija kod mene,nocu se vidi bolje  biggrin  ali je skoro nemoguce sve da sija kako treba





Sačuvana

Van mreže Djole DMC

  • Master Member
  • *****
  • Poruke: 3372
  • Age: 40
  • Lokacija: Kragujevac-Kraljevo
  • Karma: +143/-67
  • Pol: Muškarac
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #15 poslato: Jul 29, 2009, 12:52:48 pre podne »
Rogy brate rasporedi ove diode malo bolje
Samo za "2"  si pogodio mesto... i za "A/C"  ;)
Sačuvana

Van mreže Rogi

  • In Car Electronic
  • Master Member
  • *****
  • Poruke: 2663
  • Age: 40
  • Lokacija: Stara Pazova
  • Karma: +16/-8
  • Pol: Muškarac
  • VW
  • Auto: Golf 5
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #16 poslato: Jul 29, 2009, 11:14:27 pre podne »
aha,ali nocu sija sve lepo...ne vidi se na slici

AC sam brusio glavu diode,zato sija malo jace
Sačuvana

Van mreže admin

  • Glavni baja
  • Administrator
  • Ultimate Member
  • *****
  • Poruke: 20684
  • Age: 41
  • Lokacija: Beograd
  • Karma: +408/-38
  • Pol: Muškarac
  • █║▌│█│║▌║││█║▌│║▌║
    • VW-Club
  • Auto: Audi Q8
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #17 poslato: Jul 29, 2009, 02:00:22 posle podne »
Ma ne mogu ja da nadjem slike da vidite kako je kod mene u zadnjoj fazi sijalo sve kako treba svako dugmence svaki podizac ono za soferku plavo kad se upali prsten crven itd.... sve se moze kad se hoce  batine
Sačuvana

Van mreže Djole DMC

  • Master Member
  • *****
  • Poruke: 3372
  • Age: 40
  • Lokacija: Kragujevac-Kraljevo
  • Karma: +143/-67
  • Pol: Muškarac
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #18 poslato: Jul 29, 2009, 03:18:06 posle podne »
@ Devil
Tebi ovo sija extra, i jako je svetlo al ti samo fale ove dve led za vruce hladno.
 ja sam stavljao manje diode i odmaknute su pa nije dovoljno jako.

Meni je prsten od grejaca stakla zelen a oznaka plava, bzv mi bilo da stavim i prsten i znak u istoj boji
« Poslednja izmena: Jul 29, 2009, 03:22:37 posle podne od strane DMC-KG »
Sačuvana

Van mreže Wele

  • Ultimate Member
  • *****
  • Poruke: 6720
  • Lokacija: MunZe
  • Karma: +269/-173
  • Pol: Muškarac
  • Lupo GTI, Arti
Odg: Osvjetljenje konzole za grejanje Golf 3
« Odgovor #19 poslato: Avgust 15, 2009, 12:18:16 posle podne »
izgleda da je kod G3 ovo osvetljenje rak rana i mene uzasno nervira kako mi (ne)svetli sada
jel moze neko detaljnije uputstvo sta na sta spojiti, koje diode, koje otpornike za nas koji su malo manje Teslini potomci :)
Sačuvana
Svaka pobuna, svaki otpor počinje jednom rečju - Ne!
